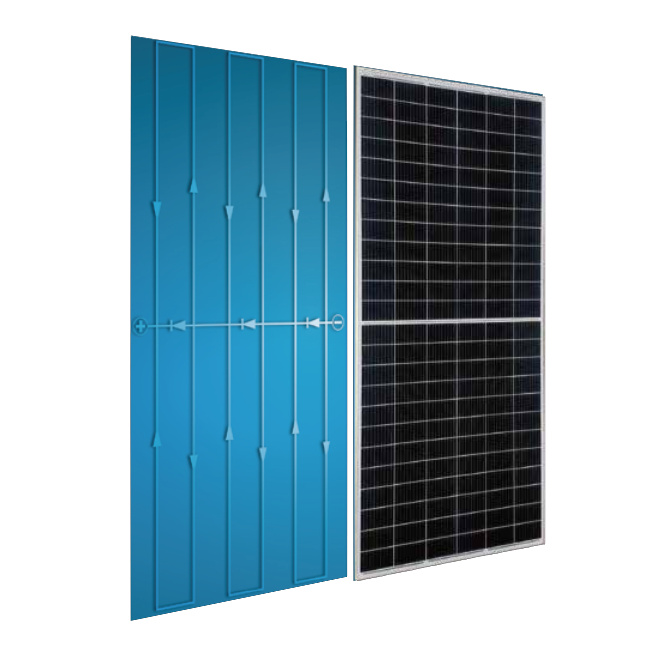

Tecnología de media célula MBB
Mayor eficiencia y mayor confiabilidad y mayor generación de energía
Para cortar una célula solar de tamaño estándar en dos células y media de las células idénticas perpendiculares a la línea de la cuadrícula principal mediante el método de corte con láser y luego soldadas en serie, con el voltaje de media celda permanece sin cambios en comparación con la celda completa, mientras que la potencia y la corriente son reducido a la mitad. Ensamblado con células PERC multi-Busbar, la configuración de media célula de los módulos ofrece las ventajas de una mayor potencia de salida, un mejor rendimiento dependiente de la temperatura, un efecto de sombreado reducido en la generación de energía, un menor riesgo de punto caliente, así como una mayor tolerancia para Carga mecánica.
685W/690W/695W/700W/705W/710W

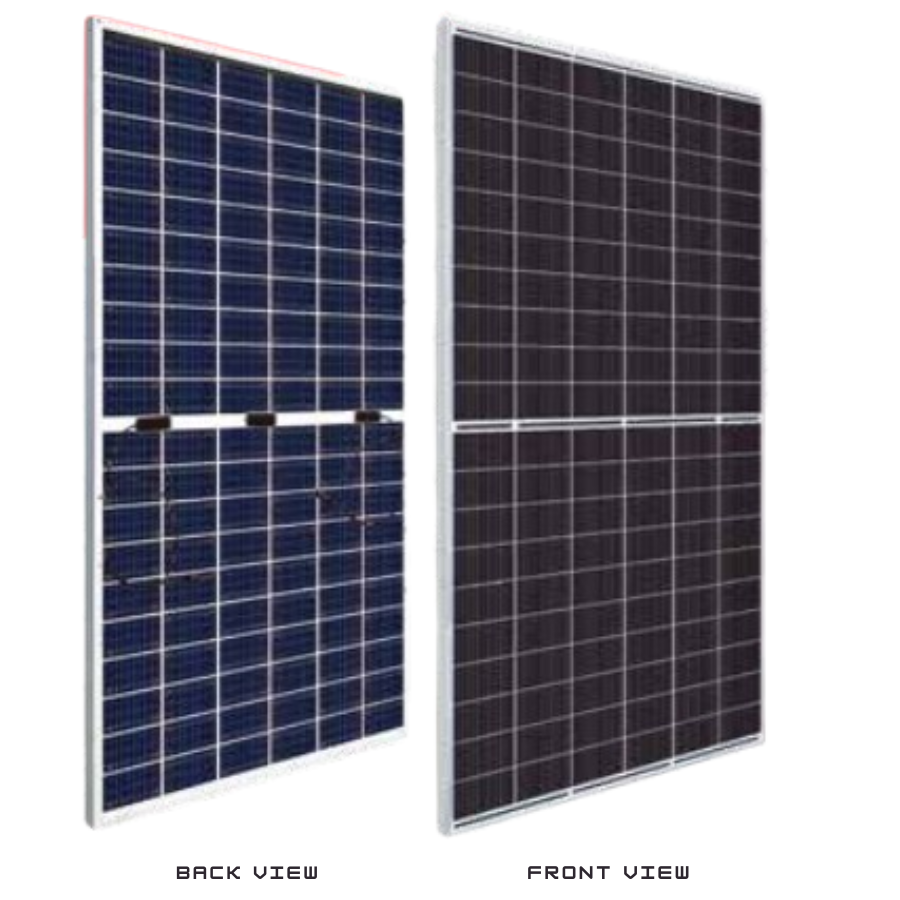

SUN66MD-H12SJ

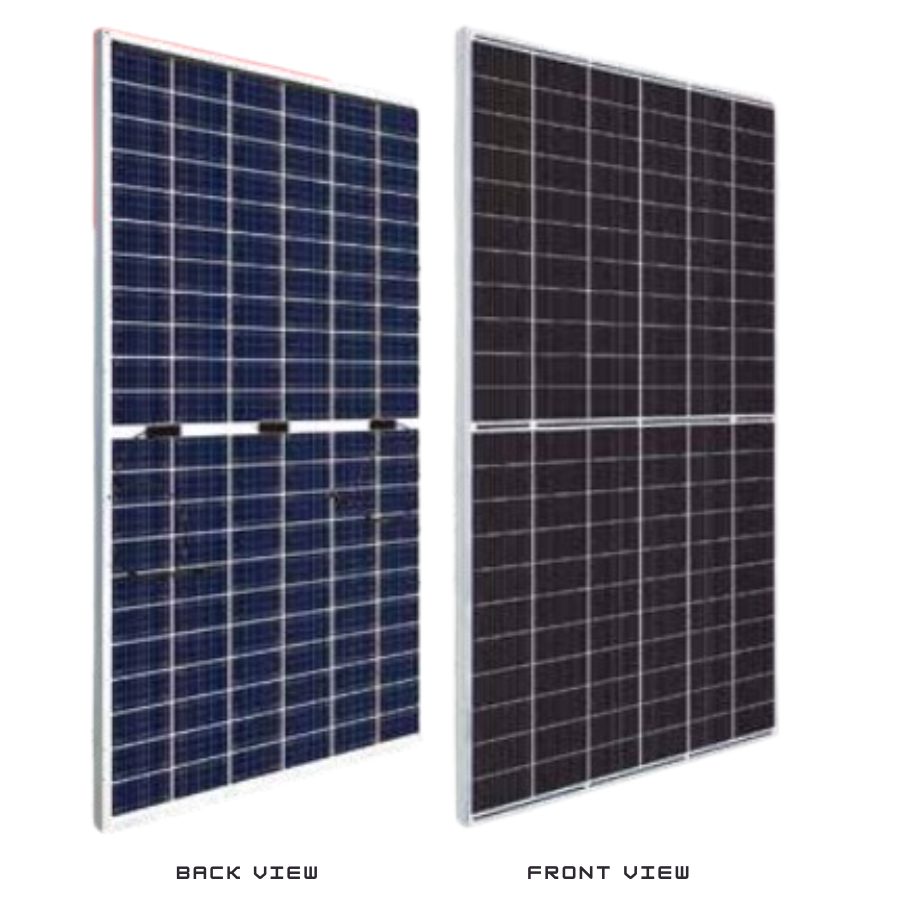

Módulo de doble vidrio mono hjt de media célula módulo de vidrio doble 210 mm
Características salientes clave
Alta potencia de salida
Mejor coeficiente de temperatura
Resistencia a la clima largo
Mejor generación de energía bajo sombras
Fuerte habilidad antihotada
Seguridad mejorada

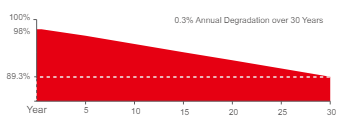

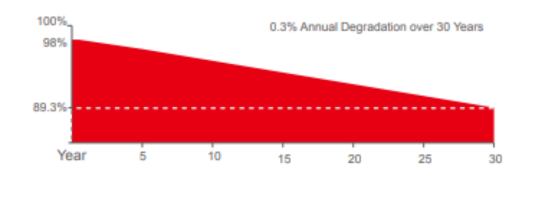

Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 94.7% de salida de energía
● 30 años 89.3% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 2384x1303x35 mm |
| Peso | 39.5 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 685W | 690W | 695W | 700W | 705W | 710W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 685W 529.2W | 690W 533.1W | 695W 537.0W | 700W 540.8W | 705W 544.7W | 710W 548.6W |
| Corriente de cortocircuito (ISC) | 17.22a 13.89a | 17.26a 13.92a | 17.31a 13.96a | 17.35a 13.99a | 17.39a 14.02a | 17.43a 14.06a |
| Voltaje de circuito abierto (VOC) | 49.4V 46.6V | 49.6V 46.7V | 49.8V 46.9V | 50.0V 47.1V | 50.2V 47.3V | 50.4V 47.5V |
| Corriente de energía máxima (IMPP) | 16.20a 13.06a | 16.24a 13.09a | 16.28a 13.13a | 16.32a 13.16a | 16.36a 13.19a | 16.40a 13.22a |
| Voltaje de potencia máximo (VMPP) | 42.3V 40.5V | 42.5V 40.7V | 42.7V 40.9V | 43.1V 41.1V | 43.1V 41.3V | 43.1V 41.5V |
| Eficiencia del módulo | 22.05% | 22.21% | 22.37% | 22.53% | 22.70% | 22.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 35a | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
Características eléctricas con diferentes ganancias de potencia lateral trasera
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 765 | 769 | 834 | 869 | 904 |
| Corriente de cortocircuito (ISC) | 19.00 | 19.85 | 20.62 | 21.42 | 22.35 |
| Voltaje de circuito abierto (VOC) | 49.9 | 49.9 | 50.1 | 50.1 | 50.1 |
| Corriente de energía máxima (IMPP) | 17.87 | 18.67 | 19.40 | 20.21 | 21.02 |
| Voltaje de potencia máximo (VMPP) | 42.8 | 42.8 | 43.0 | 43.0 | 43.0 |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 2384x1303x35 mm |
| Peso | 39.5 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 685W | 690W | 695W | 700W | 705W | 710W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 685W 529.2W | 690W 533.1W | 695W 537.0W | 700W 540.8W | 705W 544.7W | 710W 548.6W |
| Corriente de cortocircuito (ISC) | 17.22a 13.89a | 17.26a 13.92a | 17.31a 13.96a | 17.35a 13.99a | 17.39a 14.02a | 17.43a 14.06a |
| Voltaje de circuito abierto (VOC) | 49.4V 46.6V | 49.6V 46.7V | 49.8V 46.9V | 50.0V 47.1V | 50.2V 47.3V | 50.4V 47.5V |
| Corriente de energía máxima (IMPP) | 16.20a 13.06a | 16.24a 13.09a | 16.28a 13.13a | 16.32a 13.16a | 16.36a 13.19a | 16.40a 13.22a |
| Voltaje de potencia máximo (VMPP) | 42.3V 40.5V | 42.5V 40.7V | 42.7V 40.9V | 43.1V 41.1V | 43.1V 41.3V | 43.1V 41.5V |
| Eficiencia del módulo | 22.05% | 22.21% | 22.37% | 22.53% | 22.70% | 22.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 35a | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 765 | 769 | 834 | 869 | 904 |
| Corriente de cortocircuito (ISC) | 19.00 | 19.85 | 20.62 | 21.42 | 22.35 |
| Voltaje de circuito abierto (VOC) | 49.9 | 49.9 | 50.1 | 50.1 | 50.1 |
| Corriente de energía máxima (IMPP) | 17.87 | 18.67 | 19.40 | 20.21 | 21.02 |
| Voltaje de potencia máximo (VMPP) | 42.8 | 42.8 | 43.0 | 43.0 | 43.0 |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
620W/625W/630W/635W/640W/645W
SUN60MD-H12SJ
Módulo de doble vidrio mono hjt de media célula módulo de vidrio doble 210 mm
Características salientes clave
Alta potencia de salida
Mejor generación de energía bajo sombras
Fuerte habilidad antihotada
Seguridad mejorada
Resistencia a la clima largo
Mejor coeficiente de temperatura
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 94.7% de salida de energía
● 30 años 89.3% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 120 （6x20） |
| Dimensiones (A x B x C) | 2172x1303x35 mm |
| Pesas | 36.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 620W | 625W | 630W | 635W | 640W | 645W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 620W 479.0W | 625W 482.9W | 630W 486.8W | 635W 490.6W | 640W 494.5W | 645W 498.3W |
| Corriente de cortocircuito (ISC) | 17.21a 13.88a | 17.25a 13.91a | 17.31a 13.96a | 17.35a 13.99a | 17.40a 14.03a | 17.44a 14.06a |
| Voltaje de circuito abierto (VOC) | 44.7V 42.1V | 44.9V 42.3V | 45.1V 42.5V | 45.3V 42.7V | 45.5V 42.9V | 45.7V 43.1V |
| Corriente de energía máxima (IMPP) | 16.19a 13.05a | 16.23a 13.08a | 16.28a 13.13a | 16.32a 13.16a | 16.37a 13.20a | 16.41a 13.23a |
| Voltaje de potencia máximo (VMPP) | 38.3V 36.7V | 38.5V 36.9V | 38.7V 37.1V | 38.9V 37.3V | 39.1V 37.5 | 39.3V 37.7V |
| Eficiencia del módulo | 21.91% | 22.08% | 22.26% | 22.44% | 22.61% | 22.79% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 35a | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
Características eléctricas con diferentes ganancias de potencia lateral trasera
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 639 | 725 | 756 | 788 | 819 |
| Corriente de cortocircuito (ISC) | 18.94 | 19.80 | 20.56 | 21.41 | 22.27 |
| Voltaje de circuito abierto (VOC) | 45.2 | 45.4 | 45.4 | 45.4 | 45.4 |
| Corriente de energía máxima (IMPP) | 17.81 | 18.62 | 19.34 | 20.14 | 20.95 |
| Voltaje de potencia máximo (VMPP) | 38.9 | 38.9 | 39.1 | 39.1 | 39.1 |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 120 （6x20） |
| Dimensiones (A x B x C) | 2172x1303x35 mm |
| Pesas | 36.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 620W | 625W | 630W | 635W | 640W | 645W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 620W 479.0W | 625W 482.9W | 630W 486.8W | 635W 490.6W | 640W 494.5W | 645W 498.3W |
| Corriente de cortocircuito (ISC) | 17.21a 13.88a | 17.25a 13.91a | 17.31a 13.96a | 17.35a 13.99a | 17.40a 14.03a | 17.44a 14.06a |
| Voltaje de circuito abierto (VOC) | 44.7V 42.1V | 44.9V 42.3V | 45.1V 42.5V | 45.3V 42.7V | 45.5V 42.9V | 45.7V 43.1V |
| Corriente de energía máxima (IMPP) | 16.19a 13.05a | 16.23a 13.08a | 16.28a 13.13a | 16.32a 13.16a | 16.37a 13.20a | 16.41a 13.23a |
| Voltaje de potencia máximo (VMPP) | 38.3V 36.7V | 38.5V 36.9V | 38.7V 37.1V | 38.9V 37.3V | 39.1V 37.5 | 39.3V 37.7V |
| Eficiencia del módulo | 21.91% | 22.08% | 22.26% | 22.44% | 22.61% | 22.79% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 35a | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 639 | 725 | 756 | 788 | 819 |
| Corriente de cortocircuito (ISC) | 18.94 | 19.80 | 20.56 | 21.41 | 22.27 |
| Voltaje de circuito abierto (VOC) | 45.2 | 45.4 | 45.4 | 45.4 | 45.4 |
| Corriente de energía máxima (IMPP) | 17.81 | 18.62 | 19.34 | 20.14 | 20.95 |
| Voltaje de potencia máximo (VMPP) | 38.9 | 38.9 | 39.1 | 39.1 | 39.1 |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
685W/690W/695W/700W/705W/710W

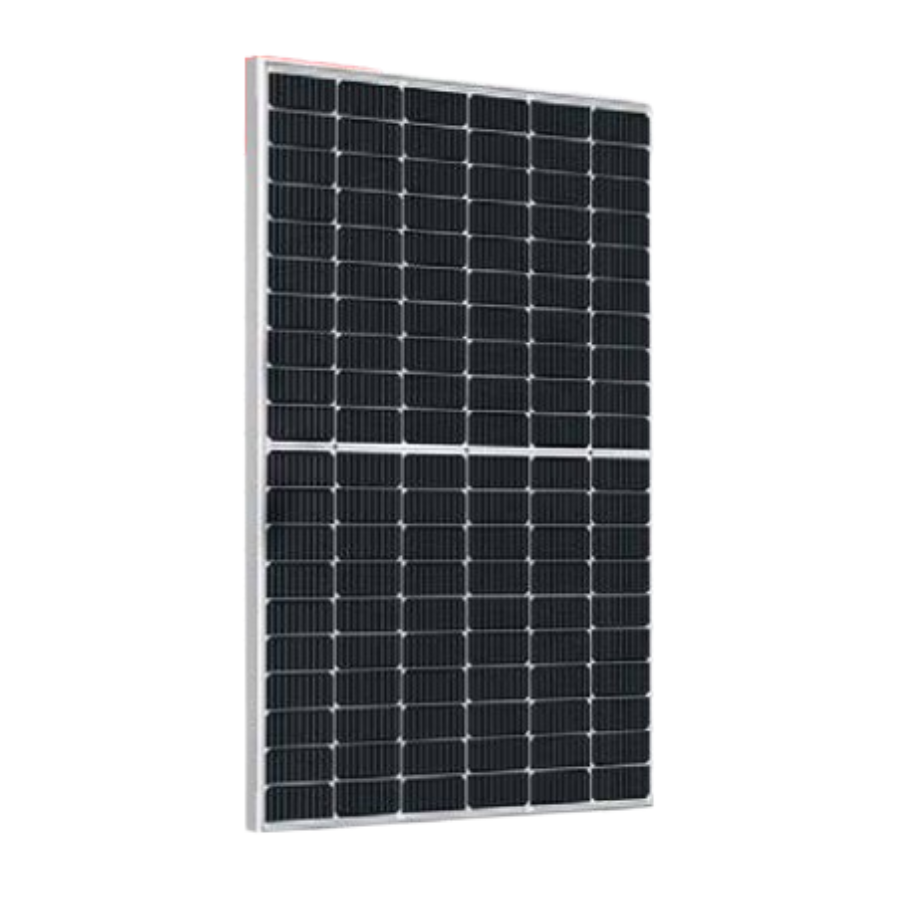

SUN66M-H12J

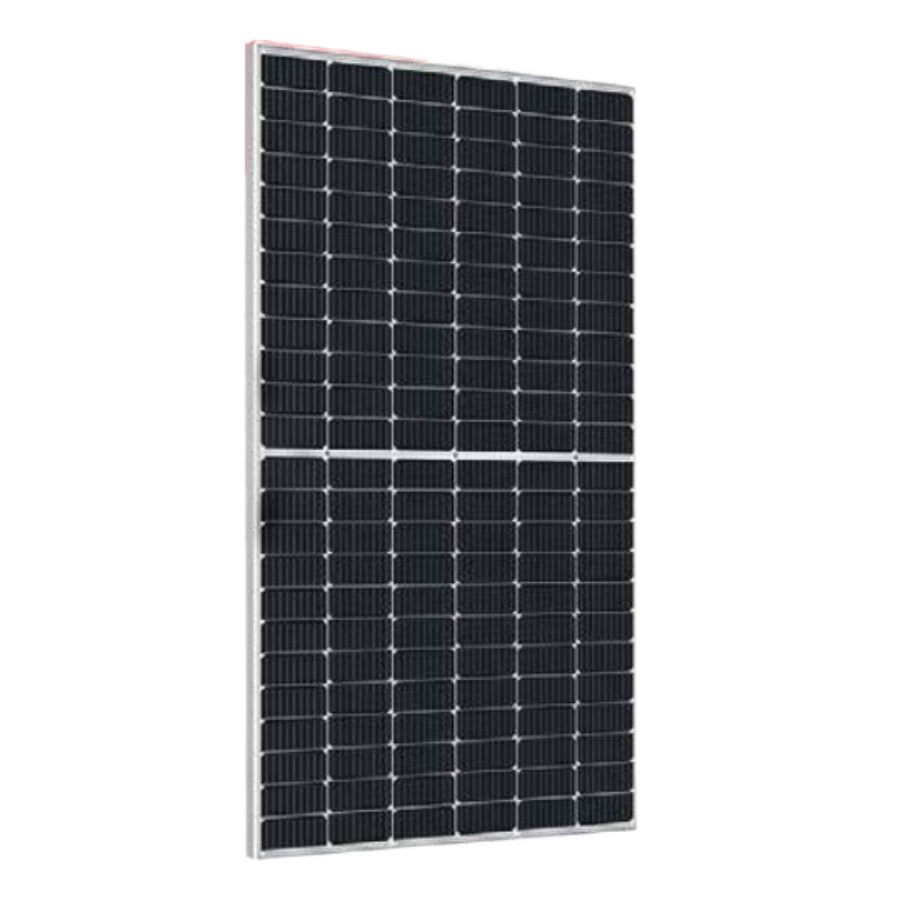

HJT MBB MÓDULO MONO PV MODULO 210 mm Celales
Características salientes clave
Alta potencia de salida
Fuerte capacidad de carga mecánica
Fuerte habilidad antihotada
Mejor generación de energía bajo sombras
Mejor coeficiente de temperatura
Resistencia a la clima largo
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 94.2% de salida de energía
● 25 años 89.6% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 2384x1303x35 mm |
| Pesas | 34.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 685W | 690W | 695W | 700W | 705W | 710W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 685W 529.2W | 690W 533.1W | 695W 537.0W | 700W 540.8W | 705W 544.7W | 710W 548.6W |
| Corriente de cortocircuito (ISC) | 17.22a 13.89a | 17.26a 13.92a | 17.31a 13.96a | 17.35a 13.99a | 17.39a 14.02a | 17.43a 14.06a |
| Voltaje de circuito abierto (VOC) | 49.4V 46.6V | 49.6V 46.7V | 49.8V 46.9V | 50.0V 47.1V | 50.2V 47.3V | 50.4V 47.5V |
| Corriente de energía máxima (IMPP) | 16.20a 13.06a | 16.24a 13.09a | 16.28a 13.13a | 16.32a 13.16a | 16.36a 13.19a | 16.40a 13.22a |
| Voltaje de potencia máximo (VMPP) | 42.3V 40.5V | 42.5V 40.7V | 42.7V 40.9V | 43.1V 41.1V | 43.1V 41.3V | 43.1V 41.5V |
| Eficiencia del módulo | 22.05% | 22.21% | 22.37% | 22.53% | 22.70% | 22.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 30A | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | 0.26%℃ | |||||
| Coeficiente de temperatura de VOC | 0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 2384x1303x35 mm |
| Pesas | 34.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 685W | 690W | 695W | 700W | 705W | 710W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 685W 529.2W | 690W 533.1W | 695W 537.0W | 700W 540.8W | 705W 544.7W | 710W 548.6W |
| Corriente de cortocircuito (ISC) | 17.22a 13.89a | 17.26a 13.92a | 17.31a 13.96a | 17.35a 13.99a | 17.39a 14.02a | 17.43a 14.06a |
| Voltaje de circuito abierto (VOC) | 49.4V 46.6V | 49.6V 46.7V | 49.8V 46.9V | 50.0V 47.1V | 50.2V 47.3V | 50.4V 47.5V |
| Corriente de energía máxima (IMPP) | 16.20a 13.06a | 16.24a 13.09a | 16.28a 13.13a | 16.32a 13.16a | 16.36a 13.19a | 16.40a 13.22a |
| Voltaje de potencia máximo (VMPP) | 42.3V 40.5V | 42.5V 40.7V | 42.7V 40.9V | 43.1V 41.1V | 43.1V 41.3V | 43.1V 41.5V |
| Eficiencia del módulo | 22.05% | 22.21% | 22.37% | 22.53% | 22.70% | 22.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 30A | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | 0.26%℃ | |||||
| Coeficiente de temperatura de VOC | 0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
620W/625W/630W/635W/640W/645W
SUN60M-H12J
HJT MBB MÓDULO MONO PV MODULO 210 mm Celales
Características salientes clave
Alta potencia de salida
Mejor coeficiente de temperatura
Resistencia a la clima largo
Mejor generación de energía bajo sombras
Fuerte habilidad antihotada
Fuerte capacidad de carga mecánica
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 94.2% de salida de energía
● 25 años 89.6% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 120 （6x20） |
| Dimensiones (A x B x C) | 2172x1303x35 mm |
| Pesas | 36.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 620W | 625W | 630W | 635W | 640W | 645W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 620W 479.0W | 625W 482.9W | 630W 486.8W | 635W 490.6W | 640W 494.5W | 645W 498.3W |
| Corriente de cortocircuito (ISC) | 17.21a 13.88a | 17.25a 13.91a | 17.31a 13.96a | 17.35a 13.99a | 17.40a 14.03a | 17.44a 14.06a |
| Voltaje de circuito abierto (VOC) | 44.7V 42.1V | 44.9V 42.3V | 45.1V 42.5V | 45.3V 42.7V | 45.5V 42.9V | 45.7V 43.1V |
| Corriente de energía máxima (IMPP) | 16.19a 13.05a | 16.23a 13.08a | 16.28a 13.13a | 16.32a 13.16a | 16.37a 13.20a | 16.41a 13.23a |
| Voltaje de potencia máximo (VMPP) | 38.3V 36.7V | 38.5V 36.9 | 38.7V 37.1V | 38.9V 37.3V | 39.1V 37.5 | 39.3V 37.7V |
| Eficiencia del módulo | 21.91% | 22.08% | 22.26% | 22.44% | 22.61% | 22.79% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 30A | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | HJT 210x105 mm |
| Número de celdas | 120 （6x20） |
| Dimensiones (A x B x C) | 2172x1303x35 mm |
| Pesas | 36.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 620W | 625W | 630W | 635W | 640W | 645W |
|---|---|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 620W 479.0W | 625W 482.9W | 630W 486.8W | 635W 490.6W | 640W 494.5W | 645W 498.3W |
| Corriente de cortocircuito (ISC) | 17.21a 13.88a | 17.25a 13.91a | 17.31a 13.96a | 17.35a 13.99a | 17.40a 14.03a | 17.44a 14.06a |
| Voltaje de circuito abierto (VOC) | 44.7V 42.1V | 44.9V 42.3V | 45.1V 42.5V | 45.3V 42.7V | 45.5V 42.9V | 45.7V 43.1V |
| Corriente de energía máxima (IMPP) | 16.19a 13.05a | 16.23a 13.08a | 16.28a 13.13a | 16.32a 13.16a | 16.37a 13.20a | 16.41a 13.23a |
| Voltaje de potencia máximo (VMPP) | 38.3V 36.7V | 38.5V 36.9 | 38.7V 37.1V | 38.9V 37.3V | 39.1V 37.5 | 39.3V 37.7V |
| Eficiencia del módulo | 21.91% | 22.08% | 22.26% | 22.44% | 22.61% | 22.79% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||||
| Fusible de la serie máxima | 30A | |||||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||||
| Temperatura de funcionamiento | -40~+85℃ | |||||
| Número de diodos de derivación | 3 | |||||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||||
| Coeficiente de temperatura de PMAX | -0.26%℃ | |||||
| Coeficiente de temperatura de VOC | -0.24%℃ | |||||
| Coeficiente de temperatura de ISC | 0.04%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 17 |
| Piezas por recipiente | 527 |

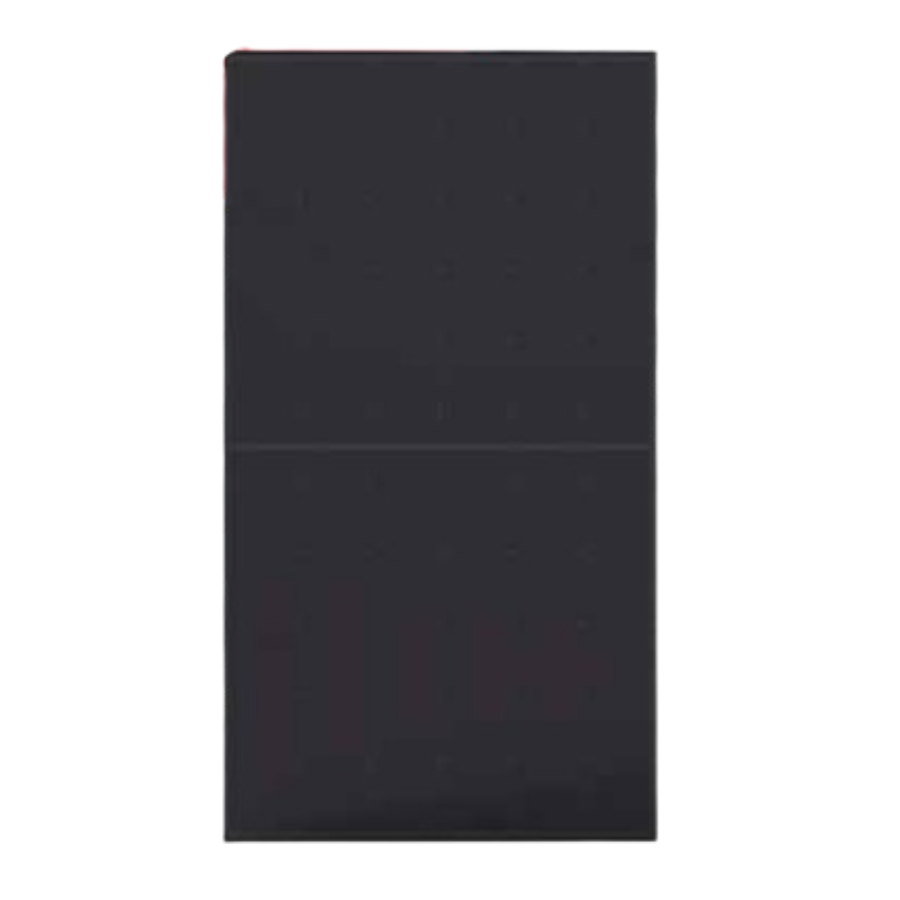

415W/420W/425W
Sol 66m-H6i (BK)
IBC Half-Cell Mono
Módulo fotovoltaico
Características salientes clave
No hay barra colectiva en el lado delantero, apariencia elegante
La célula solar de tipo N no tiene tapa de forma natural
Mejor respuesta de iluminación débil
Sistema de disminución de potencia de módulo más alta LCOE
Mejor coeficiente de temperatura
La clasificación actual reduce la falta de coincidencia
Pasó la estricta prueba PID
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 96% de salida de energía
● 25 años 93% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | IBC 166x83mm (media célula) |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 1895x1039x35 mm |
| Pesas | 21.0 ± 3%kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 415W | 420W | 425W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 415W 312.7W | 420W 316.5W | 425W 320.3W |
| Corriente de cortocircuito (ISC) | 11.56a 9.33a | 11.66a 9.41a | 11.76a 9.49a |
| Voltaje de circuito abierto (VOC) | 45.8V 42.9V | 45.9V 43.0V | 46.0V 43.1V |
| Corriente de energía máxima (IMPP) | 10.76a 8.85a | 10.83a 8.92 | 10.90a 9.00a |
| Voltaje de potencia máximo (VMPP) | 38.6V 35.4V | 38.8V 35.5V | 39.0V 35.6V |
| Eficiencia del módulo | 21.08% | 21.33% | 21.59% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.290%℃ | ||
| Coeficiente de temperatura de VOC | 0.246%℃ | ||
| Coeficiente de temperatura de ISC | +0.046%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 768 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | IBC 166x83mm (media célula) |
| Número de celdas | 132 （6x22） |
| Dimensiones (A x B x C) | 1895x1039x35 mm |
| Pesas | 21.0 ± 3%kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 415W | 420W | 425W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 415W 312.7W | 420W 316.5W | 425W 320.3W |
| Corriente de cortocircuito (ISC) | 11.56a 9.33a | 11.66a 9.41a | 11.76a 9.49a |
| Voltaje de circuito abierto (VOC) | 45.8V 42.9V | 45.9V 43.0V | 46.0V 43.1V |
| Corriente de energía máxima (IMPP) | 10.76a 8.85a | 10.83a 8.92 | 10.90a 9.00a |
| Voltaje de potencia máximo (VMPP) | 38.6V 35.4V | 38.8V 35.5V | 39.0V 35.6V |
| Eficiencia del módulo | 21.08% | 21.33% | 21.59% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.290%℃ | ||
| Coeficiente de temperatura de VOC | 0.246%℃ | ||
| Coeficiente de temperatura de ISC | +0.046%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 768 |
540W/545W/550W
Sol 72m-H8
MBB MONDO MONO
Módulo fotovoltaico de 182 mm de celdas
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Fuerte capacidad de carga mecánica
Marco súper fuerte
1500V del sistema de volio
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 92.0% de salida de energía
● 25 años 84.8% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 182x91 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2278x1134x35 mm |
| Peso | 29.0 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 540W 406.8W | 545W 410.5W | 550W 414.3W |
| Corriente de cortocircuito (ISC) | 13.70a 11.07a | 13.76a 11.12a | 13.82a 11.17a |
| Voltaje de circuito abierto (VOC) | 49.8V 46.9V | 50.0V 46.7V | 50.2V 46.9V |
| Corriente de energía máxima (IMPP) | 12.86a 10.49a | 12.92a 10.54a | 12.98a 10.58a |
| Voltaje de potencia máximo (VMPP) | 42.0V 38.8V | 42.2V 39.0V | 42.4V 39.1V |
| Eficiencia del módulo | 20.90% | 21.10% | 21.29% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 25A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.35%℃ | ||
| Coeficiente de temperatura de VOC | -0.27%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 620 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 182x91 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2278x1134x35 mm |
| Peso | 29.0 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 540W 406.8W | 545W 410.5W | 550W 414.3W |
| Corriente de cortocircuito (ISC) | 13.70a 11.07a | 13.76a 11.12a | 13.82a 11.17a |
| Voltaje de circuito abierto (VOC) | 49.8V 46.9V | 50.0V 46.7V | 50.2V 46.9V |
| Corriente de energía máxima (IMPP) | 12.86a 10.49a | 12.92a 10.54a | 12.98a 10.58a |
| Voltaje de potencia máximo (VMPP) | 42.0V 38.8V | 42.2V 39.0V | 42.4V 39.1V |
| Eficiencia del módulo | 20.90% | 21.10% | 21.29% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 25A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.35%℃ | ||
| Coeficiente de temperatura de VOC | -0.27%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 620 |
445W/450W/455W/460W
Sol 72m-H6
Módulo mono de media célula MBB
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Fuerte capacidad de carga mecánica
Marco súper fuerte
1500V del sistema de volio
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 92.0% de salida de energía
● 25 años 84.8% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2108x1048x35 mm |
| Peso | 24.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 445W | 450W | 455W | 460W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 445W 334.5W | 450W 338.3W | 455W 342.0W | 460W 345.8W |
| Corriente de cortocircuito (ISC) | 11.29a 9.12a | 11.36a 9.18a | 11.43a 9.24a | 11.50a 9.29a |
| Voltaje de circuito abierto (VOC) | 49.7V 46.3V | 50.0V 46.6V | 50.3V 46.9V | 50.6V 47.2V |
| Corriente de energía máxima (IMPP) | 10.80a 8.65a | 10.87a 8.70a | 10.94a 8.75a | 11.01a 8.71a |
| Voltaje de potencia máximo (VMPP) | 41.2V 38.7V | 41.4V 38.9V | 41.6V 39.1V | 41.8V 39.3V |
| Eficiencia del módulo | 20.14% | 20.37% | 20.60% | 20.82% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | 0.29%℃ | |||
| Coeficiente de temperatura de ISC | +0.05%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 22 |
| Piezas por recipiente | 704 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2108x1048x35 mm |
| Peso | 24.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 445W | 450W | 455W | 460W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 445W 334.5W | 450W 338.3W | 455W 342.0W | 460W 345.8W |
| Corriente de cortocircuito (ISC) | 11.29a 9.12a | 11.36a 9.18a | 11.43a 9.24a | 11.50a 9.29a |
| Voltaje de circuito abierto (VOC) | 49.7V 46.3V | 50.0V 46.6V | 50.3V 46.9V | 50.6V 47.2V |
| Corriente de energía máxima (IMPP) | 10.80a 8.65a | 10.87a 8.70a | 10.94a 8.75a | 11.01a 8.71a |
| Voltaje de potencia máximo (VMPP) | 41.2V 38.7V | 41.4V 38.9V | 41.6V 39.1V | 41.8V 39.3V |
| Eficiencia del módulo | 20.14% | 20.37% | 20.60% | 20.82% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | 0.29%℃ | |||
| Coeficiente de temperatura de ISC | +0.05%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 31 |
| Paletas por contenedor | 22 |
| Piezas por recipiente | 704 |
370W/375W/380W/385W
Sol 60M-H6
Módulo PV mono de 9BB a media célula
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Fuerte capacidad de carga mecánica
Marco súper fuerte
1500V del sistema de volio
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 92.0% de salida de energía
● 25 años 84.8% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 120 (6x20) |
| Dimensiones (AXBXC) | 1765x1048x30 mm |
| Peso | 20.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 370W | 375W | 380W | 385W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W | 385W 289.4W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a | 11.51A 9.30A |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V | 42.0V 39.2V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a | 11.00a 8.82a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V | 35.0V 32.8V |
| Eficiencia del módulo | 20.00% | 20.27% | 20.54% | 20.81% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | -0.29%℃ | |||
| Coeficiente de temperatura de ISC | 0.05%℃ |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 888 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 120 (6x20) |
| Dimensiones (AXBXC) | 1765x1048x30 mm |
| Peso | 20.5 kg |
| Vaso | Vidrio de hierro bajo templado de 3.2 mm |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 370W | 375W | 380W | 385W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W | 385W 289.4W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a | 11.51A 9.30A |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V | 42.0V 39.2V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a | 11.00a 8.82a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V | 35.0V 32.8V |
| Eficiencia del módulo | 20.00% | 20.27% | 20.54% | 20.81% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | -0.29%℃ | |||
| Coeficiente de temperatura de ISC | 0.05%℃ |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 888 |
445W/450W/455W/460W
Sol 72MD-H6S
Módulo de doble vidrio de doble célula mbb bifacial Perc
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Seguridad mejorada
Fácil de instalar
Alta tolerancia para un entorno duro
y condiciones climáticas extremas
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 93% de salida de energía
● 30 años 84.95% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2094x1038x30 mm |
| Peso | 28.5 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 445W | 450W | 455W | 460W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 445W 334.5W | 450W 338.3W | 455W 342.0W | 460W 345.8W |
| Corriente de cortocircuito (ISC) | 11.29a 9.12a | 11.36a 9.18a | 11.43a 9.24a | 11.50a 9.29a |
| Voltaje de circuito abierto (VOC) | 49.7V 46.3V | 50.0V 46.6V | 50.3V 46.9V | 50.6V 47.2V |
| Corriente de energía máxima (IMPP) | 10.80a 8.65a | 10.87a 8.70a | 10.94a 8.75a | 11.01a 8.71a |
| Voltaje de potencia máximo (VMPP) | 41.2V 38.7V | 41.4V 38.9V | 41.6V 39.1V | 41.8V 39.3V |
| Eficiencia del módulo | 20.47% | 20.70% | 20.93% | 21.16% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | -0.29%℃ | |||
| Coeficiente de temperatura de ISC | 0.05%℃ |
Características eléctricas con diferentes ganancias de potencia lateral trasera
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 473 | 495 | 518 | 540 | 563 |
| Corriente de cortocircuito (ISC) | 11.93 | 12.49 | 13.06 | 13.60 | 14.16 |
| Voltaje de circuito abierto (VOC) | 50.0 | 50.0 | 50.0 | 50.1 | 50.1 |
| Corriente de energía máxima (IMPP) | 11.41 | 11.96 | 12.50 | 13.01 | 13.55 |
| Voltaje de potencia máximo (VMPP) | 41.4 | 41.4 | 41.4 | 41.5 | 41.5 |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 720 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2094x1038x30 mm |
| Peso | 28.5 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 445W | 450W | 455W | 460W |
|---|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 445W 334.5W | 450W 338.3W | 455W 342.0W | 460W 345.8W |
| Corriente de cortocircuito (ISC) | 11.29a 9.12a | 11.36a 9.18a | 11.43a 9.24a | 11.50a 9.29a |
| Voltaje de circuito abierto (VOC) | 49.7V 46.3V | 50.0V 46.6V | 50.3V 46.9V | 50.6V 47.2V |
| Corriente de energía máxima (IMPP) | 10.80a 8.65a | 10.87a 8.70a | 10.94a 8.75a | 11.01a 8.71a |
| Voltaje de potencia máximo (VMPP) | 41.2V 38.7V | 41.4V 38.9V | 41.6V 39.1V | 41.8V 39.3V |
| Eficiencia del módulo | 20.47% | 20.70% | 20.93% | 21.16% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | |||
| Fusible de la serie máxima | 20A | |||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | |||
| Temperatura de funcionamiento | -40~+85℃ | |||
| Número de diodos de derivación | 3 | |||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | |||
| Coeficiente de temperatura de PMAX | -0.36%℃ | |||
| Coeficiente de temperatura de VOC | -0.29%℃ | |||
| Coeficiente de temperatura de ISC | 0.05%℃ |
| Ganancia de potencia trasera | 10% | 15% | 20% | 25% | 30% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 473 | 495 | 518 | 540 | 563 |
| Corriente de cortocircuito (ISC) | 11.93 | 12.49 | 13.06 | 13.60 | 14.16 |
| Voltaje de circuito abierto (VOC) | 50.0 | 50.0 | 50.0 | 50.1 | 50.1 |
| Corriente de energía máxima (IMPP) | 11.41 | 11.96 | 12.50 | 13.01 | 13.55 |
| Voltaje de potencia máximo (VMPP) | 41.4 | 41.4 | 41.4 | 41.5 | 41.5 |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 720 |
370W/375W/380W
Sol 60MD-H6S
Módulo de doble vidrio de doble célula mbb bifacial Perc
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Seguridad mejorada
Fácil de instalar
Alta tolerancia para un entorno duro
y condiciones climáticas extremas
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 93% de salida de energía
● 30 años 84.95% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 120 (6x20) |
| Dimensiones (AXBXC) | 1755x1038x30 mm |
| Peso | 24.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V |
| Eficiencia del módulo | 20.31% | 20.58% | 20.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.36%℃ | ||
| Coeficiente de temperatura de VOC | -0.29%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
Características eléctricas con diferentes ganancias de potencia lateral trasera
| Ganancia de potencia trasera | 5% | 10% | 15% | 20% | 25% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 389 | 407 | 426 | 444 | 463 |
| Corriente de cortocircuito (ISC) | 11.82 | 12.37 | 12.95 | 13.46 | 14.03 |
| Voltaje de circuito abierto (VOC) | 41.3 | 41.3 | 41.3 | 41.4 | 41.4 |
| Corriente de energía máxima (IMPP) | 11.31 | 11.83 | 12.38 | 12.87 | 13.42 |
| Voltaje de potencia máximo (VMPP) | 34.4 | 34.4 | 34.4 | 34.5 | 34.5 |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 864 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 166x83 mm |
| Número de celdas | 120 (6x20) |
| Dimensiones (AXBXC) | 1755x1038x30 mm |
| Peso | 24.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V |
| Eficiencia del módulo | 20.31% | 20.58% | 20.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.36%℃ | ||
| Coeficiente de temperatura de VOC | -0.29%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
| Ganancia de potencia trasera | 5% | 10% | 15% | 20% | 25% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 389 | 407 | 426 | 444 | 463 |
| Corriente de cortocircuito (ISC) | 11.82 | 12.37 | 12.95 | 13.46 | 14.03 |
| Voltaje de circuito abierto (VOC) | 41.3 | 41.3 | 41.3 | 41.4 | 41.4 |
| Corriente de energía máxima (IMPP) | 11.31 | 11.83 | 12.38 | 12.87 | 13.42 |
| Voltaje de potencia máximo (VMPP) | 34.4 | 34.4 | 34.4 | 34.5 | 34.5 |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 24 |
| Piezas por recipiente | 864 |
540W/545W/550W
Sol 72MD-H8S
Módulo de doble vidrio de doble celda de mBB MBB de media célula de 182 mm de 182 mm
Características salientes clave
Alta potencia de salida
Mejor potencia generalion bajo sombras
Fuerte habilidad antihotada
Seguridad mejorada
Fácil de instalar
Alta tolerancia para un entorno duro
y condiciones climáticas extremas
Garantía de rendimiento lineal
● Garantía de fabricación de 12 años
● 12 años 93% de salida de energía
● 30 años 84.95% de salida de energía
Descripción del Producto
Especificación mecánica
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 182x91 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2278x1134x30 mm |
| Peso | 33.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
CARACTERÍSTICAS ELECTRICAS
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V |
| Eficiencia del módulo | 20.31% | 20.58% | 20.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.36%℃ | ||
| Coeficiente de temperatura de VOC | -0.29%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
Características eléctricas con diferentes ganancias de potencia lateral trasera
| Ganancia de potencia trasera | 5% | 10% | 15% | 20% | 25% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 567 | 594 | 621 | 648 | 675 |
| Corriente de cortocircuito (ISC) | 14.38 | 15.06 | 15.75 | 16.39 | 17.08 |
| Voltaje de circuito abierto (VOC) | 50.2 | 50.2 | 50.2 | 50.4 | 50.4 |
| Corriente de energía máxima (IMPP) | 13.50 | 14.14 | 14.79 | 15.39 | 16.03 |
| Voltaje de potencia máximo (VMPP) | 42.0 | 42.0 | 42.0 | 42.1 | 42.1 |
Configuración de embalaje
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 720 |
| Especificación | Detalles |
|---|---|
| Tipo de célula | Mono cristalino 182x91 mm |
| Número de celdas | 144 (6x24) |
| Dimensiones (AXBXC) | 2278x1134x30 mm |
| Peso | 33.0 kg |
| Vaso | 2.0/2.0 mm templado bajo vidrio de hierro |
| Marco de aluminio | Aluminio anodizado |
| Caja de conexiones | Caja de unión dividida (IP68, tres diodos) |
| Conector | Compatible con MC4 |
| Cables de salida | 4.0 mm², +300 mm, -300 mm longitud personalizada |
| Tipo de módulo | 540W | 545W | 550W |
|---|---|---|---|
| STC NOCT | STC NOCT | STC NOCT | |
| Potencia máxima en STC (PMAX) | 370W 278.1W | 375W 281.9W | 380W 285.6W |
| Corriente de cortocircuito (ISC) | 11.26a 9.10a | 11.34a 9.16a | 11.42a 9.23a |
| Voltaje de circuito abierto (VOC) | 41.3V 38.5V | 41.5V 38.7V | 41.7V 38.9V |
| Corriente de energía máxima (IMPP) | 10.76a 8.62a | 10.84a 8.69a | 10.92a 8.75a |
| Voltaje de potencia máximo (VMPP) | 34.4V 32.3V | 34.6V 32.5V | 34.8V 32.7V |
| Eficiencia del módulo | 20.31% | 20.58% | 20.86% |
| Tolerancia de poder | 0 ~+5W | 0 ~+5W | 0 ~+5W |
| Voltaje máximo del sistema | VDC 1500V | ||
| Fusible de la serie máxima | 20A | ||
| Aumento de la carga de nieve ACC. A IEC 61215 | 5400PA | ||
| Temperatura de funcionamiento | -40~+85℃ | ||
| Número de diodos de derivación | 3 | ||
| Temperatura de células de funcionamiento normales (NOCT) | 45℃±2℃ | ||
| Coeficiente de temperatura de PMAX | -0.36%℃ | ||
| Coeficiente de temperatura de VOC | -0.29%℃ | ||
| Coeficiente de temperatura de ISC | 0.05%℃ |
| Ganancia de potencia trasera | 5% | 10% | 15% | 20% | 25% |
|---|---|---|---|---|---|
| Potencia máxima en STC (PMAX) | 567 | 594 | 621 | 648 | 675 |
| Corriente de cortocircuito (ISC) | 14.38 | 15.06 | 15.75 | 16.39 | 17.08 |
| Voltaje de circuito abierto (VOC) | 50.2 | 50.2 | 50.2 | 50.4 | 50.4 |
| Corriente de energía máxima (IMPP) | 13.50 | 14.14 | 14.79 | 15.39 | 16.03 |
| Voltaje de potencia máximo (VMPP) | 42.0 | 42.0 | 42.0 | 42.1 | 42.1 |
| Especificación | Detalles |
|---|---|
| Envase | 40'HQ |
| Piezas por paleta | 36 |
| Paletas por contenedor | 20 |
| Piezas por recipiente | 720 |
